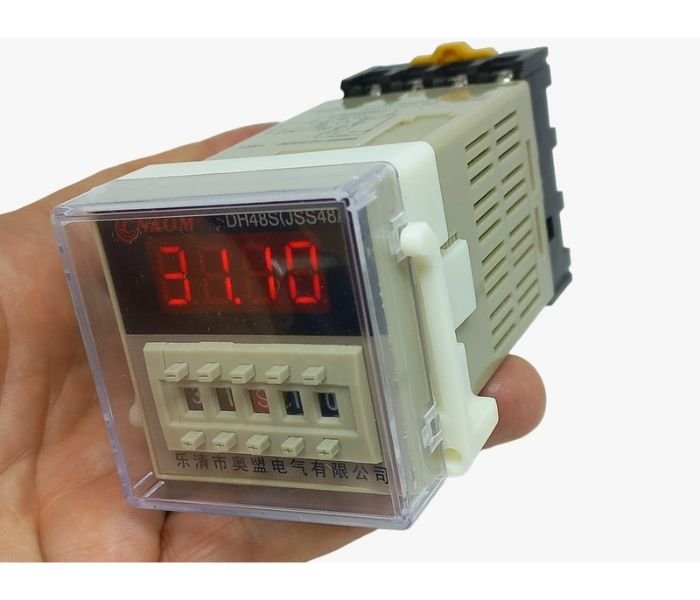

TEMPORIZADOR DIGITAL DH48S-2Z 220V – 2 SAIDAS TEMPORIZADAS
CONTROLE DE TEMPO PRECISO PARA AUTOMACAO E PAINEIS ELETRICOS
O DH48S-2Z é um rele temporizador digital desenvolvido para controlar o acionamento de circuitos elétricos após um tempo previamente programado.
IMPORTANTE:
ESTE MODELO NAO E CICLICO.
Você programa o tempo desejado e, após o temporizador ser energizado, ele inicia a contagem. Quando o tempo programado termina, os contatos de saída comutam.
O modelo DH48S-2Z possui DUAS SAIDAS DE RELE TEMPORIZADAS, permitindo utilizar dois conjuntos de contatos comandados pelo mesmo tempo programado.
Este anuncio corresponde a versão:
220V AC
COMO FUNCIONA
1. Ajuste o tempo desejado no painel frontal.
2. Energize o temporizador em 220V AC.
3. O DH48S-2Z inicia a contagem do tempo programado.
4. Ao atingir o tempo ajustado, os contatos temporizados comutam.
5. O acionamento permanece nessa condicão enquanto o temporizador continuar energizado, conforme a instalacão realizada.
Nõo trabalha realizando ciclos repetitivos de liga/desliga.
FAIXAS DE TEMPORIZACAO
O painel permite selecionar diferentes escalas de tempo.
ESCALA EM SEGUNDOS:
0,01 segundo ate 99,99 segundos
ESCALA EM MINUTOS:
1 segundo ate 99 minutos e 99 segundos
ESCALA EM HORAS:
1 minuto ate 99 horas e 99 minutos
Essa ampla faixa permite utilizar o mesmo temporizador em diversas aplicacões de automacão.
2 SAIDAS TEMPORIZADAS
O DH48S-2Z possui:
– 2 conjuntos de contatos de rele temporizados
– Acionamento após o tempo programado
– Base de 8 pinos
– Programação diretamente no painel frontal
– Display digital LED
Ideal quando o projeto necessita comandar dois contatos a partir da mesma temporização.
APLICAÇÕES
Pode ser utilizado em sistemas de automação e comando para:
– Painéis elétricos
– Automação de maquinas
– Sequenciamento de equipamentos
– Controle de motores através de contatores
– Bombas
– Sistemas de iluminação
– Ventilação e exaustão
– Processos industriais
– Sistemas de irrigação
– Bancadas de automação
– Projetos elétricos e eletrônicos
– Acionamentos com atraso programado
EXEMPLO DE UTILIZACAO
Imagine que uma maquina precise ser acionada somente 30 segundos depois de receber alimentação.
Basta programar:
30 segundos
Ao energizar o temporizador:
INICIO
|
30 segundos de contagem
|
TEMPO ATINGIDO
|
SAIDAS DO RELE COMUTAM
Uma forma simples de criar atrasos de acionamento sem necessidade de sistemas complexos de controle.
CARACTERISTICAS TECNICAS
Modelo:
DH48S-2Z
Tipo:
Rele temporizador digital
Funcionamento:
Temporização de atraso
Alimentação desta versão:
220V AC
Saídas:
2 grupos de contatos temporizados
Display:
Digital LED
Base:
8 pinos
Capacidade dos contatos informada no manual:
5A em 220V AC
5A em 30V DC para carga resistiva
Precisão de temporização:
Menor ou igual a 0,3% +/- 0,05 segundo
Potencia consumida:
Menor ou igual a 5W
Temperatura ambiente indicada:
-10°C a +50°C
MEDIDAS
Frente:
48 x 48 mm
Profundidade total aproximada:
97,4 mm
Profundidade do corpo:
72,5 mm
Altura frontal indicada:
44,8 mm
Recorte para painel:
45,5 x 45,5 mm
PROGRAMACAO FRONTAL
O ajuste do tempo é realizado diretamente nos seletores localizados na parte frontal.
Isso permite configurar:
– valor numérico
– segundos
– minutos
– horas
O visor digital facilita o acompanhamento da temporização durante o funcionamento.
INSTALACAO

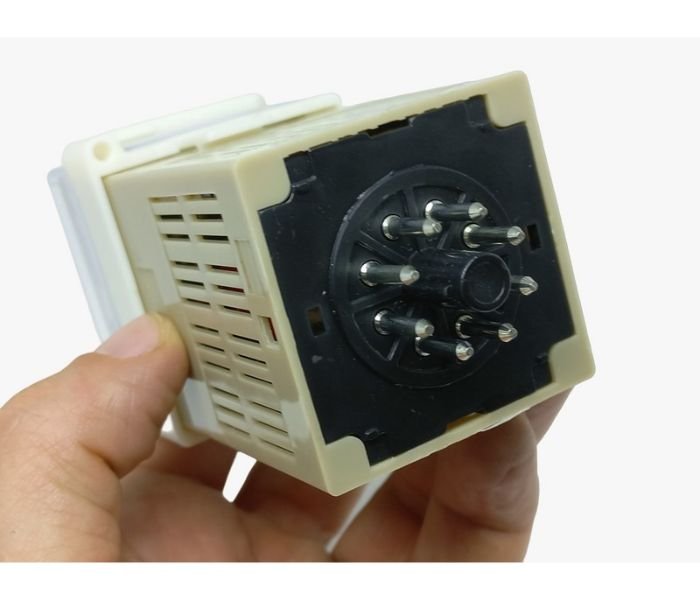

O produto utiliza base de 8 pinos.

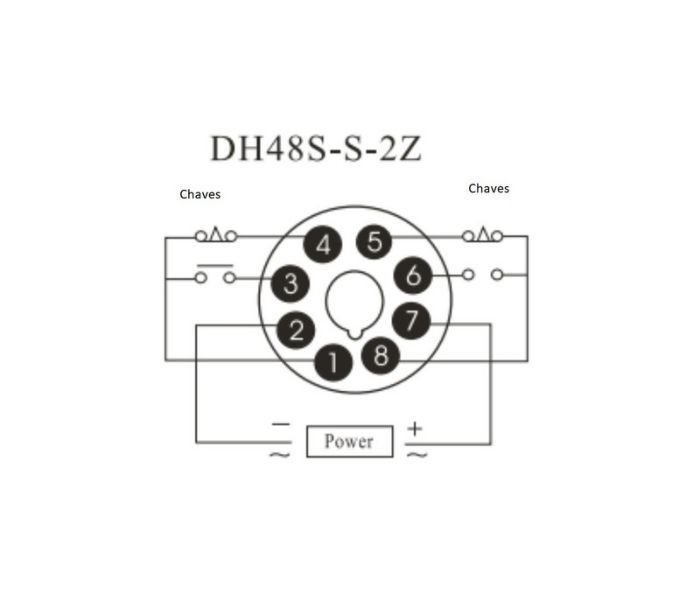

O manual acompanha o esquema elétrico correspondente ao modelo DH48S-2Z.
RECOMENDAMOS QUE A INSTALACAO SEJA REALIZADA POR PROFISSIONAL QUALIFICADO.
Antes da instalação:
– confirme que sua alimentação é 220V AC
– confira o esquema de ligação
– confirme a corrente da carga
– utilize contator auxiliar quando a carga ultrapassar a capacidade dos contatos do temporizador
ATENCAO – LEIA ANTES DE COMPRAR
ESTE MODELO E 220V AC.
NAO E 110V.
NAO E 24V DC.
NAO E TEMPORIZADOR CICLICO.
O DH48S-2Z realiza uma temporização e comuta suas saídas quando o tempo programado é atingido.
Se você precisa de um temporizador que fique repetindo automaticamente tempos de LIGA e DESLIGA, procure pelo modelo cíclico apropriado.
CONTEUDO DA EMBALAGEM
01 Temporizador digital DH48S-2Z 220V

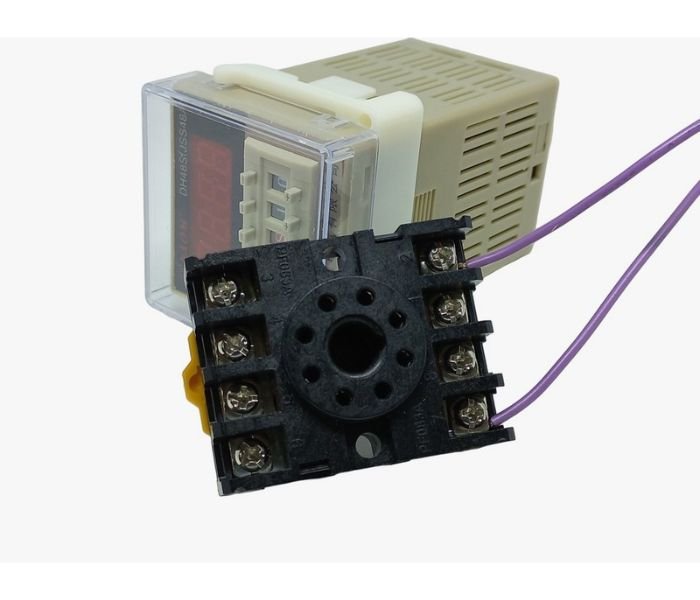

01 Base de conexão de 8 pinos
01 Manual de instruções
DIFERENCIAIS
– Duas saídas temporizadas
– Grande faixa de ajuste de tempo
– Programação frontal simples
– Display digital
– Base removível incluída
– Compacto para instalação em painéis
– Produto com fotos reais
– Pronta entrega
– Nota fiscal
IMPORTANTE
Confira sempre a tensão e o modelo antes da compra.
